很多工程師在pcb打樣時為了不泄露自己畫板的pcb文件，發資料給pcb工廠的時候都是轉換成gerber文件，但有些工程師不會轉，還有在轉文件的過程當中有些過孔是不需要開窗的，下面小編就以Protel 99 SE SP6版本為例來詳細的講一講。

　　Protel 99 SE轉gerber文件步驟

　　一、 轉Gerber Files：

　　1、 先打開PCB圖檔，最好先檢查一遍PCB圖檔是否有問題，確認沒問題后放孔徑標記列表;工具欄 ：Place→String(快捷方式：P+S)(圖1)，出現字符串“string”按Tab鍵出現對話框后選擇“.Legend”“DrillDrawing”再按OK(圖2)：

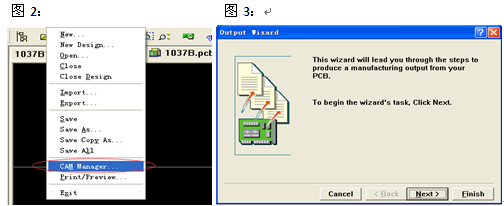

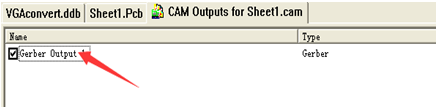

　　2、 開始轉Gerber，在File→Cam Manager(快捷方式：F+M)(圖2)，出現Output Wizard輸出 Gerber向?qū)?圖3)：

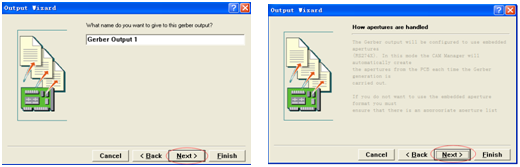

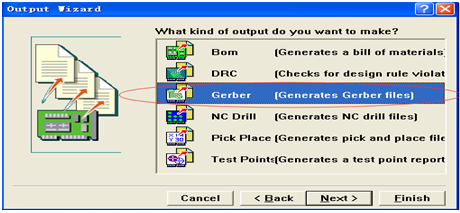

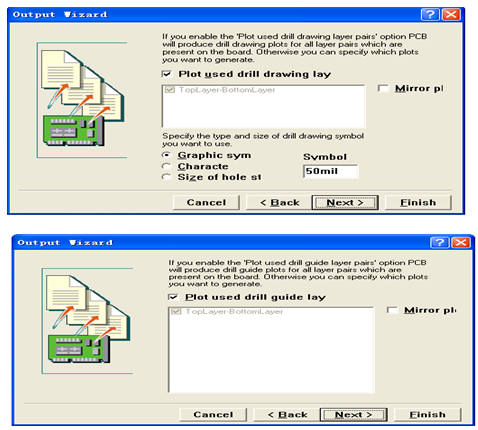

　　3、 按Next進行下一步，選擇紅框內的選項(下圖)：

　　4、 按Next后下兩步操作直接按下一步：

　　5、 到這一步的時候，設置的單位和格式一般按照普通“Inches英制”、“2:5格式”導出數據(下圖7)，設置好后點Next進行下一步：

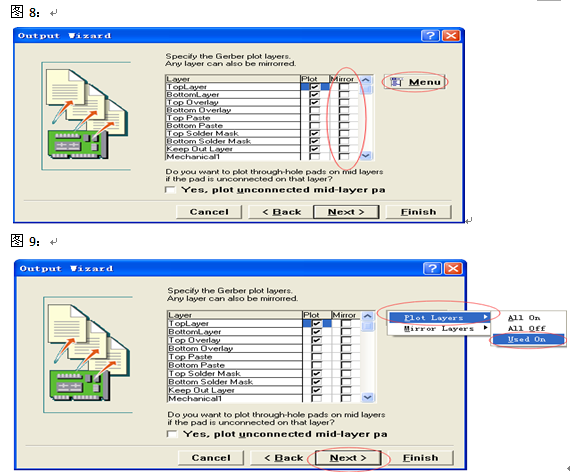

　　6、 緊接著層的選擇，“Mirror”這欄的不需要勾選(圖8)，勾選了層就會對不齊;然后選擇菜單只需要用到的層“Menu→Plot Layers→Used On”(圖9)，選好后點擊Next：

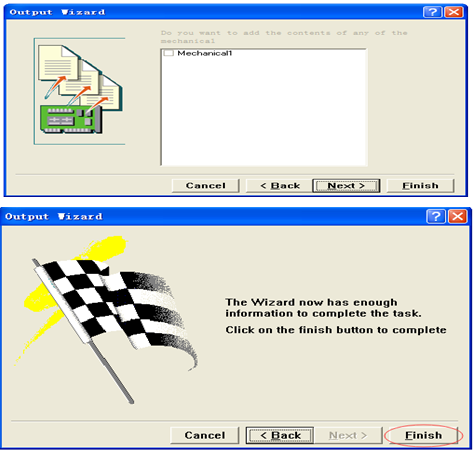

　　7、最后五步直接點Next既可，到最后按Finish就完了線路層的基本輸出：

　　二、 鉆孔文件輸出：

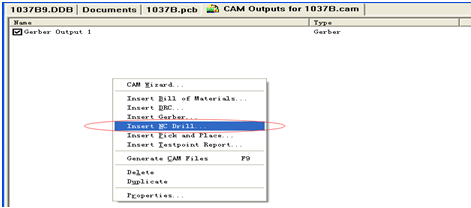

　　1、上面完成后在出現的頁面上鼠標右擊，出現菜單欄，選“Insert Nc Drill”輸出鉆帶;

　　2、鉆帶的格式跟線路輸出的格式一樣，按“Inches英制”、“2:5格式”來設置，再點擊OK完成;

　　到了這里 GERBER 已經轉好了，點Tools→Preferences(快捷方式T+P)選擇導出文件的路徑，點OK! 最后按F9文件正式導出gerber文件。

　　轉文件時的兩個小技巧

　　技巧一：

　　在轉換雙面板時，一般過孔都是不開窗的，當然在CAM軟件里可以處理這樣的問題，如果我們在轉換原PCB文件時就處理好就會很方便了!在打開文件沒轉 GERBER之前，用鼠標雙擊過孔進行勾選設置“Tentingd的√去掉→Global→選All primitives→OK”(如下圖)，轉出來的GERBER里，過孔就沒有綠油開窗了!

　　技巧二：

　　在轉GERBER 時有時會出現類似下面的錯誤提示，而導致不能正常轉出GERBER

　　解決方法：雙擊此處

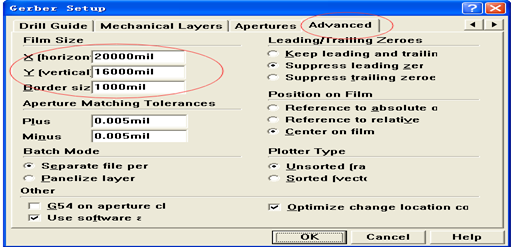

　　出現對話框后選擇“Advanced”，在紅圈內的三個數值加多1-2個0后點OK就可以了，再重新按F9導出gerber。

　　以上就是Protel 99 SE SP6版本轉文件的整個過程，如還是有不明白的地方，可以聯系小編哦。
